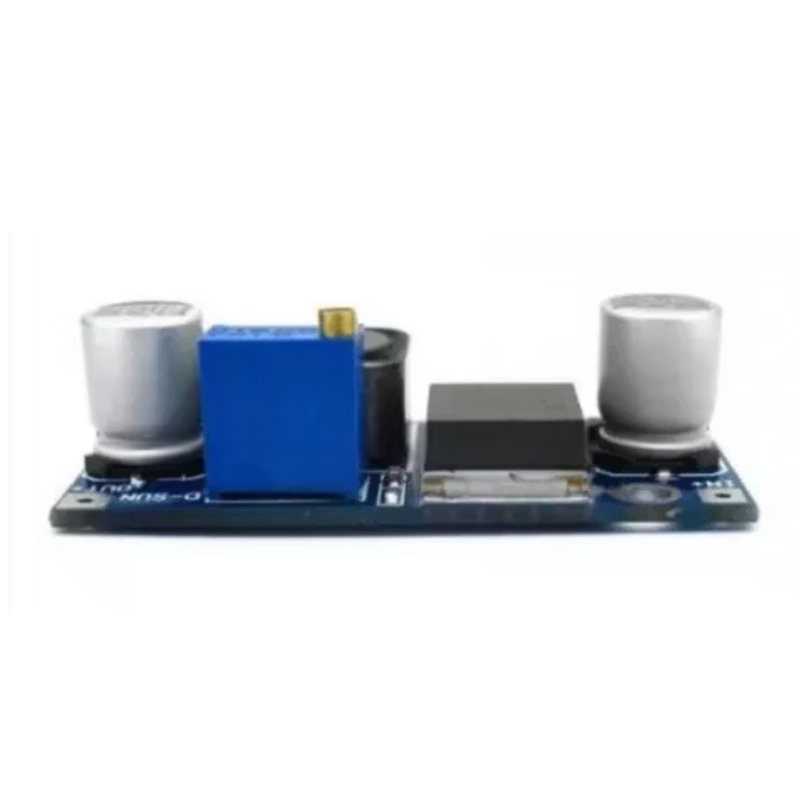

Conversor DC/DC – Step Down – LM2596

O Conversor DC/DC – Step Down – LM2596 é um Módulo eletrônico, mais precisamente um Conversor de Tensão, que tem como principal função converter um nível de tensão inicial em outro nível secundário. De forma geral, ele tem a função de regular a tensão de saída em relação a uma tensão de entrada.

Esse conversor usa o método do Conversor Chaveado ou Conversor Estático, que são circuitos que trabalham com a comutação de tensão em conjunto de um indutor e capacitor para fazer a regulagem da tensão de saída. O Conversor DC/DC tem vantagem sobre o Regulador Linear, principalmente pela eficiência na sua conversão, no qual tem perda típica de 12% da potência de entrada enquanto o regulador linear pode perder até 50%. Existem ainda diversas topologias (configuração) de conversor DC/DC, como para reduzir a tensão, elevar, inverter a polaridade, etc.

O Conversor DC/DC – Step Down – LM2596 é um conversor de tensão, que converte um nível de tensão continua (DC) em outro nível de tensão continua, denominado Conversor DC/DC ou Conversor CC , de topologia Buck (ou popularmente chamado de Conversor Step Down), que vai REDUZIR a tensão saída em relação de entrada. Esse Conversor DC/DC tem como base o Circuito Integrado LM2596, que suporta tensões de entrada de 4,5 à 40V, e consegue fornecer, de forma ajustável (através de um trimpot), de 1,2 à 36V com até 3A de carga, tendo um rendimento de até 90%.

Dessa forma, o Conversor DC/DC – Step Down – LM2596 é necessário para aplicações onde precisamos de níveis de tensão menores que o da fonte e é ideal para utilização em dispositivos móveis com baterias, visto que desperdiça pouca energia para fazer o trabalho de converter a tensão, além de ter um ótimo custo beneficio e ser de fácil aplicação.

Principais Características:

– Chip Base: LM2596;
– Tensão de Entrada: 4,5 à 40 VDC;
– Tensão de Saída: 1,2 à 36 VDC (sempre menor que a entrada);
– Corrente de saída: 3A (máximo);
– Eficiência de conversão: 84% (típica), 90% (máxima);
– Frequência de chaveamento: 150 KHz (Típica);
– Temperatura de Trabalho: -40°C à +105°C;
– Acréscimo de Temperatura em plena carga: 40°C;
– Recomendável Utilizar dissipador para potencias acima de 25W;
– Dimensões: 43 x 21 x 14 (mm);
– Peso: 10g;

Acompanha:
01 – Conversor DC/DC – Step Down – LM2596;
